Modernisierung und Erweiterung Möbelhaus HIAG / XXXLutz in Dietikon
Architektur ist ein Produkt der Ästhetik, von der ersten Skizze, zu Rendering bis hin nach Bauvollendung. Schöne Architektur soll für das Auge wahrnehmbar sein, die Gebäudetechnik spielt hier eine andere wichtige Rolle, nicht auffallend, im besten Fall unsichtbar, aber doch unabdingbar für die Gewährleistung der technischen Funktionalität, Sicherheit und einer guten Behaglichkeit. Was sich aber alles hinter der Fassade verbirgt und auch in welche Komplexität, kommt für das Auge des Betrachters selten zur Geltung… durch die BIM Methode und das Modellieren, können wir die Gebäudetechnik auch mal ins ästhetische Licht vorrücken, auch wenn nur virtuell.
Nebst dem coolen Animationsvideo sind wir auch bestrebt dem «i Pünktchen» im BIM auch noch gerecht zu werden, aber vor allem die Vorteile der BIM Methode für die gesamte Wertschöpfungskette zu schaffen und zu nutzen. Noch vor Baubeginn konnten wir viele der folgenden Prozesse erfolgreich mit dem gesamten Planungsteam umsetzen:
- Fabrikat und Produkthinterlegte Modellierung der HLKS Fachgewerke.
- Modelbasierte Koordination und aktive Kollaboration.

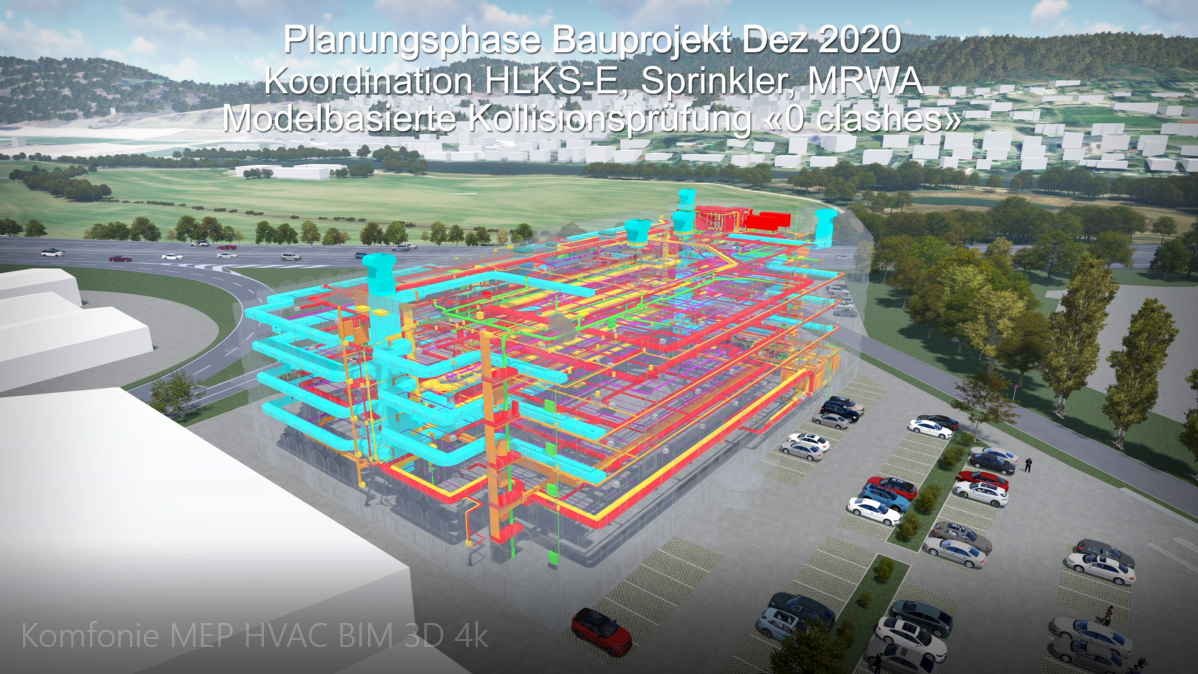

- «0» Kollisionen (Clashes) durch automatisierte Kollisionsprüfung über 7 Fachmodelle.
- Modelbasierte Massenauszüge für die Submission.
- «Aussparungen 4.0» modellieren der Aussparungen mit Informationen wie (Brandschutzanforderung, Material und Abschottungssystem, Medien, etc.)
- Strömungs- und thermische- Simulation vom Atrium
Nächste geplante Schritte «BIM2Field»:
- Unternehmer BIM Ready und digital für BIM2Field ausstatten.
- Change-Management, (Bsp. Materialwechsel der Unternehmer)
- Erstellen vom modellbasierten Vorfabrikationsmodel, «Smart Cut» Konzept Müller Wüst AG
- Erstellen vom modellbasierten Vorfabrikationsmodel der Befestigungssystem
- Einmessen und Einzeichnen der Bohrpunkte via Laser Totalstation Tachymeter
- BIM2Field, digitaler Zwilling, Controlling QS via HoloLens
- Aussparrungen 4.0, Modell Daten für den Unternehmer in Prozessmanagement Applikation implementieren
- Modell Revision, nachführen der Daten, Bim2FM, nutzen und Erkenntnisse
Wir freuen uns auf die nächste Phase, in welchem Real auf Virtuell antrifft und den Platz einnimmt.
Für die innovative Bereitschaft danken wir unserem Auftraggeber Leuthard AG, der Bauherrschaft HIAG, sowie dem Hauptmieter XXXLutz, ohne diese Bereitschaft und den Willen zu etwas neuem, ist eine Veränderung der Baubranche hin zu mehr Innovation und Zusammenarbeit nicht denkbar.
Deshalb «Danke» an alle Projektbeteiligten für diesen tollen #BIM Workflow und eine grossartige #Teamarbeit!
