BIM2SIM, Atrium im Shoppingmall XXXLutz, Dietikon
Das bereits in der BIM- Methode geplante Shoppingmall resp. Möbelgeschäftshaus bietet ideale Bedingungen, um in der Planung eine Stufe tiefer zu gehen. Das Schlüsselwort heisst «BIM2SIM» Simulationen an BIM-Modellen, welche zunehmend integraler Bestandteil der Planung von komplexen Gebäuden werden und ein Mehrwert für sinnvolles und nachhaltiges Bauen liefert. Mit dem BIM Modell als Basis, können verschieden Fachdisziplinen simuliert werden und bieten dadurch Planungssicherheit und Optimierungsmöglichkeiten.
- sommerlicher Wärmeschutz,
- Heiz- und Kühlleistungsbedarf,
- Thermische- und Strömungssimulationen CFD
- Nutzenergiebedarf, Energieeffizienz
- Brandschutz und Brand- Rauch- Wärmeabzug-simulation CFD
- Tageslicht bzw. Beleuchtungsstärken

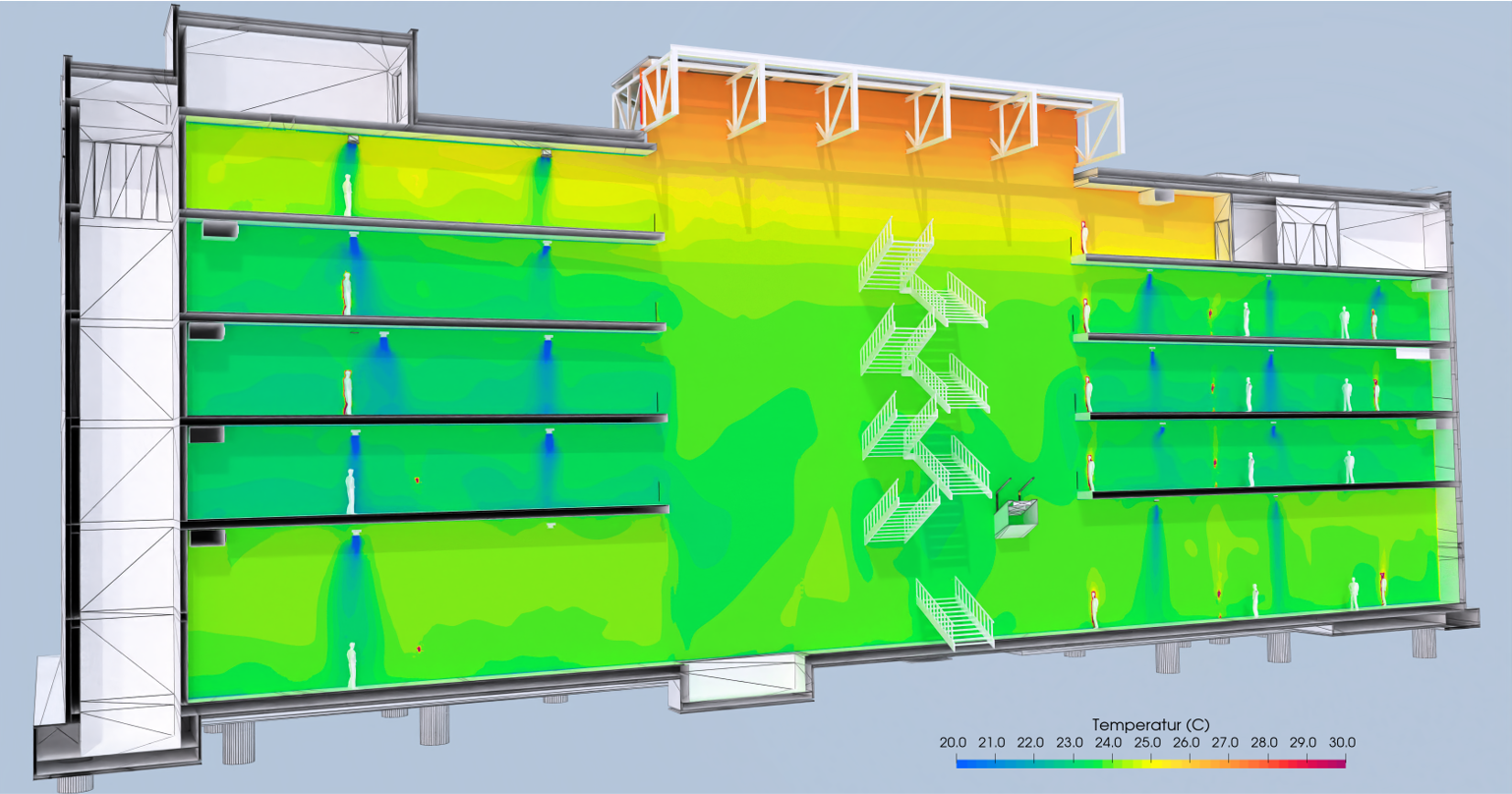

Im vorliegenden Projekt wurde in Zusammenarbeit mit der Firma Tian Building Engineering aus Berlin, eine Thermische- Strömungssimulation für den Winter-/Sommerfall erarbeitet resp. simuliert. Dabei lag die Besonderheit das Verhalten vom 25m hohen Atriums, dem 6m hohem Erdgeschoss und über 17’000m² Verkaufsfläche welche auf 3-4 Geschosse verteilt sind, zusammenzufassen und zu interpretieren. Durch mehrere Simulationen / Ergebnisse konnten die Luft-Raumtemperaturen, die Luftgeschwindigkeiten sowie die Funktions- und Wirkungsweise der Luftauslässe optimiert und auf das Gebäude abgestimmt werden.
Das Potenzial und die Möglichkeiten von BIM2SIM haben wir noch lange nicht ausgeschöpft! Unsere Erfahrung zeigt, dass es immer noch sehr viel Daten-Schnittstellen zu verschiedenen Akteuren gibt, die aufwändig zusammengetragen werden müssen und manuell im Simulationsmodel eingepflegt werden müssen. Wir sind froh, dass das Potenzial vom BIM2SIM in der Branche immer mehr an Wichtigkeit gewinnt und wir künftig von der Weiterentwicklung profitieren können.
